5.リレーシーケンス制御



リレー回路によるシーケンス制御の解説をします。リレーは電磁継電器と呼ばれますが、ここでは「リレー」と呼びます。

近年ではリレー制御に代わり、PLC制御が主流です。

<リレー制御回路>


<PLC制御回路>


しかし、PLC制御回路でも盤内にはリレーは使用されており、実務においてはリレー制御の知識が必ず必要になります。



リレーの動作説明の解説をします。(動画5-1)

動画5-1

​リレーの接点接続は次のようになります。

(端子の数とリレーの種類が同じであればメーカーが異なっていても見方は同じです。)

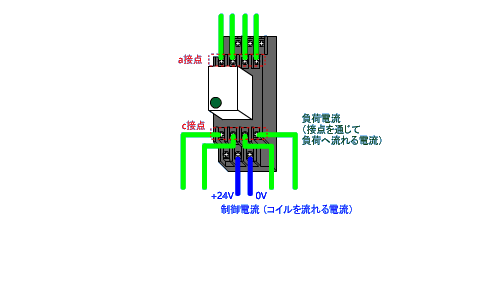

<a接点接続>

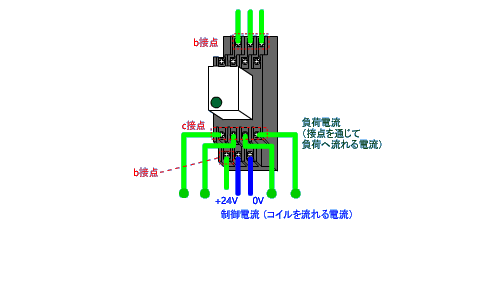

<b接点接続>


リレーの大きな特徴は、コイルと接点に異なる電流を流すことができ、コイルに流す電流で複数ある接点を制御できることです。



この特徴を活用したリレーシーケンス制御の簡易事例を説明します。(動画5-2)

動画5-2
